ZSG高效重型振動篩用途及特點
ZSG高效重型振動篩是新鄉威猛公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。

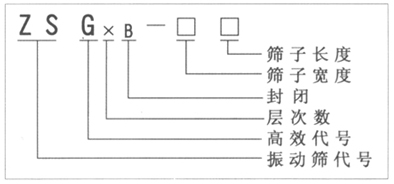

ZSG高效重型振動篩型號號說明
ZSG高效重型振動篩工作原理與結構特點
ZSG高效重型振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。
ZSG高效重型篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用.
ZSG高效重型振動篩安裝與調試
a、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm。
b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
c、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
d、短時開機，檢查兩臺振動源轉向，使其相反。
e、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
f、與其他障礙物間的距離不小于100mm。 a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停車前應先停止給料，待篩面物料走完后再停車。
b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
c、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
d、短時開機，檢查兩臺振動源轉向，使其相反。
e、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
f、與其他障礙物間的距離不小于100mm。 a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停車前應先停止給料，待篩面物料走完后再停車。
ZSG高效重型振動篩使用與維護
a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停車前應先停止給料，待篩面物料走完后再停車。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停車前應先停止給料，待篩面物料走完后再停車。

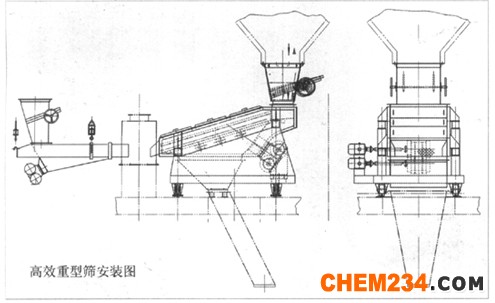

ZSG高效重型振動篩安裝圖
ZSG高效重型振動篩技術參數表（配用振動電機）
|
型號
|
入篩粒度
|
處理能力(t/h)
|
配用振動電機
|
電壓
|
功率
|
振頻(Hz)
|
雙振幅
|
有效篩面(m2)
|
單支點動負荷(N)
|
|
ZSGB-0918
|
≤250
|
10-100
|
YZO-20-6
|
380
|
2.0×2
|
16
|
6-8
|
1.62
|
900
|
|
ZSGB-1020
|
10-180
|
YZO-20-6
|
2.0×2
|
2.0
|
1300
|
||||
|
ZSGB-1224
|
10-200
|
YZO-30-6
|
2.5×2
|
2.88
|
1620
|
||||
|
ZSGB-1030
|
15-250
|
YZO-30-6
|
2.5×2
|
3.0
|
1850
|
||||
|
ZSGB-1530
|
20-350
|
YZO-50-6
|
3.7×2
|
4.5
|
2810
|
||||
|
ZSGB-1540
|
30-500
|
YZO-75-6
|
5.5×2
|
6.0
|
4650
|
||||
|
ZSG2B-1020
|
10-180
|
YZO-20-6
|
2.0×2
|
2.0
|
1300
|
||||
|
ZSG2B-1224
|
10-200
|
YZO-30-6
|
2.5×2
|
2.88
|
1620
|
||||
|
ZSG2B-1030
|
15-250
|
YZO-50-6
|
3.7×2
|
3.0
|
1850
|
||||
|
ZSG2B-1530
|
20-350
|
YZO-50-6
|
3.7×2
|
4.5
|
2810
|
||||
|
ZSG2B-1540
|
30-500
|
YZO-75-6
|
5.5×2
|
6.0
|
4650
|
ZSG高效重型振動篩外型安裝尺寸表（配用振動電機）
|
型號尺寸
|
ZSGB-
0918 |
ZSG2B-
1020 |
ZSGB-
1224 |
ZSGB-
1030 |
ZSGB-
1530 |
ZSGB-
1540 |
ZSG2B-
1020 |
ZSG2B-
1224 |
ZSG2B-
1030 |
ZSG2B- 1530
|
ZSG2B-
1540 |
|
L
|
1900
|
2100
|
2500
|
3100
|
3100
|
4100
|
2100
|
2500
|
3100
|
3100
|
4100
|
|
L1
|
1700
|
2000
|
2400
|
2800
|
3000
|
3800
|
2000
|
2400
|
2800
|
3000
|
3800
|
|
L2
|
1150
|
1278
|
1650
|
1940
|
1940
|
2712
|
1135
|
1650
|
1667
|
1667
|
2457
|
|
L3
|
450
|
403
|
400
|
580
|
580
|
823
|
403
|
400
|
613
|
613
|
823
|
|
L4
|
1100
|
1411
|
1650
|
2015
|
2015
|
2945
|
1250
|
1650
|
1770
|
1770
|
2220
|
|
L5
|
300
|
350
|
400
|
530
|
530
|
580
|
350
|
400
|
530
|
530
|
900
|
|
L6
|
600
|
800
|
600
|
1000
|
1000
|
1200
|
800
|
600
|
1000
|
1100
|
1200
|
|
L7
|
720
|
920
|
700
|
1120
|
1120
|
1320
|
920
|
700
|
1120
|
1120
|
1320
|
|
B
|
1500
|
1660
|
1720
|
1660
|
2160
|
2160
|
1660
|
1720
|
1660
|
2160
|
2160
|
|
B1
|
1450
|
1610
|
1670
|
1610
|
2110
|
2110
|
1610
|
1670
|
1610
|
2110
|
2110
|
|
B2
|
1250
|
1400
|
1540
|
1400
|
1910
|
1910
|
1400
|
1540
|
1400
|
1910
|
1910
|
|
B3
|
900
|
1000
|
1200
|
1000
|
1500
|
1500
|
1000
|
1200
|
1000
|
1500
|
1500
|
|
B4
|
500
|
590
|
750
|
550
|
1050
|
940
|
590
|
750
|
550
|
1050
|
940
|
|
B5
|
900
|
1000
|
1200
|
1000
|
1500
|
1300
|
1000
|
1200
|
1000
|
1500
|
1500
|
|
B6
|
1020
|
1120
|
1320
|
1120
|
1620
|
1420
|
1120
|
1320
|
1120
|
1620
|
1620
|
|
H
|
1350
|
1603
|
1830
|
2000
|
2000
|
2300
|
1722
|
2010
|
2220
|
2220
|
2700
|
|
H1
|
1062
|
1335
|
1610
|
1720
|
1720
|
2020
|
1440
|
1765
|
1924
|
1924
|
2300
|
|
H2
|
590
|
848
|
1010
|
1150
|
1150
|
1450
|
750
|
910
|
1100
|
1100
|
1500
|
|
H3
|
650
|
840
|
970
|
950
|
950
|
1000
|
870
|
1130
|
1120
|
1120
|
1200
|
|
H4
|
300
|
520
|
465
|
570
|
570
|
620
|
550
|
325
|
710
|
710
|
830
|
|
H5
|
150
|
150
|
150
|
200
|
200
|
200
|
150
|
150
|
200
|
200
|
200
|
