低Na氧化鋁

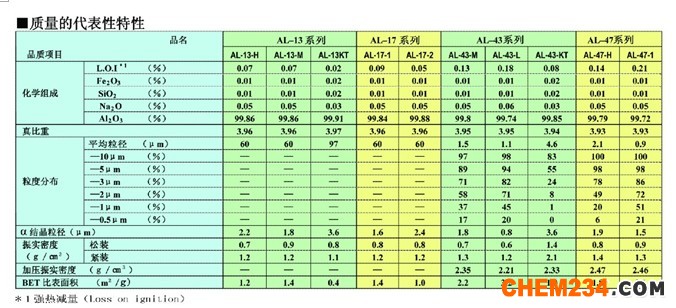

低Na氧化鋁被廣泛應用于IC基板，IC封裝等電子零部件以及火花塞等絕緣陶瓷材料的原料等。本公司運用獨有技術(shù)對Na含量，α結(jié)晶大小，形狀，分布進行調(diào)整生產(chǎn)。AL-17系列是作為IC基板，IC封裝等的原料最具代表性的等級。為確保燒結(jié)時材料收縮率處于穩(wěn)定范圍內(nèi)，而對粉體特性進行有效管理。AL-13系列中，AL-13-H和AL13-M為廣泛也用作絕緣電阻，實驗室用耐熱瓷等的原料的低Na氧化鋁。AL-13KT的α結(jié)晶具有大而扁平的特點，其適合用作陶瓷成形體燒結(jié)時的敷粉。AL-47系列為標準粒度低Na氧化鋁粉碎為α結(jié)晶的產(chǎn)品，客戶使用時，其余標準粒度產(chǎn)品相比，濕式粉碎時間可大幅縮短，同事成形振實密度增大，故陶瓷燒成后與坯料的體積變化很小，燒結(jié)收縮率很穩(wěn)定。AL-43系列中，AL-43-M和AL-43-L為粉碎至1~2μm大小的微粒度低Na氧化鋁產(chǎn)品，適合用于燒結(jié)。AL-43KT的α結(jié)晶較大，對數(shù)值具有較好的填充性能，故多用作環(huán)氧樹脂等的傳熱性填充劑等。
